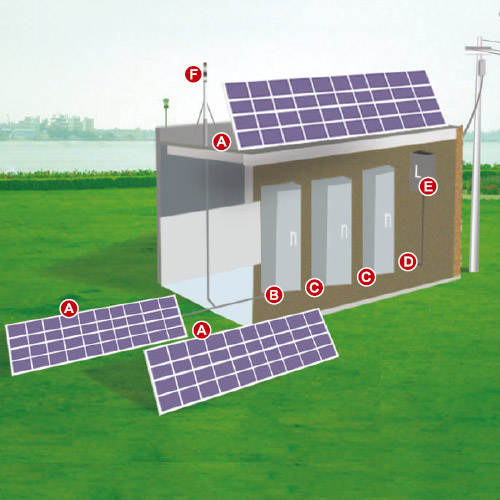

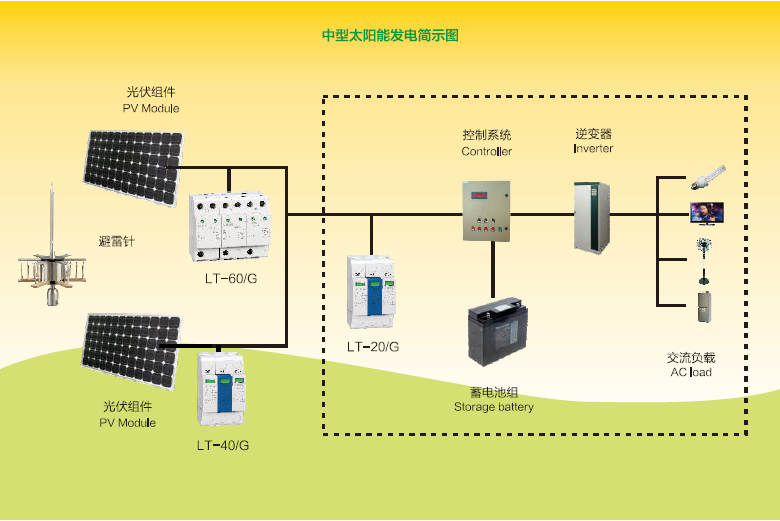

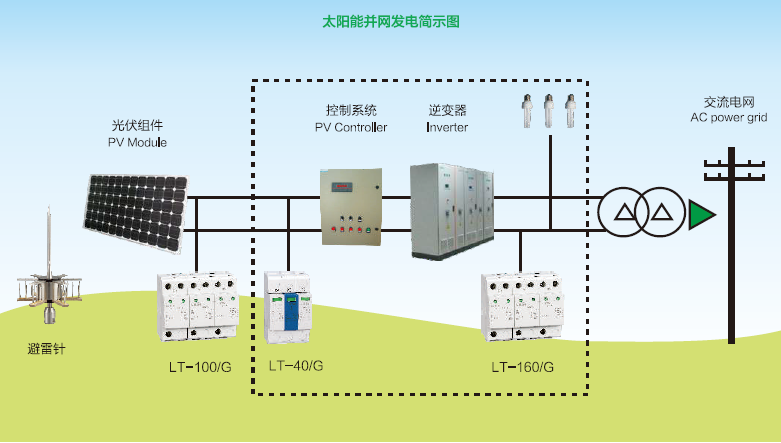

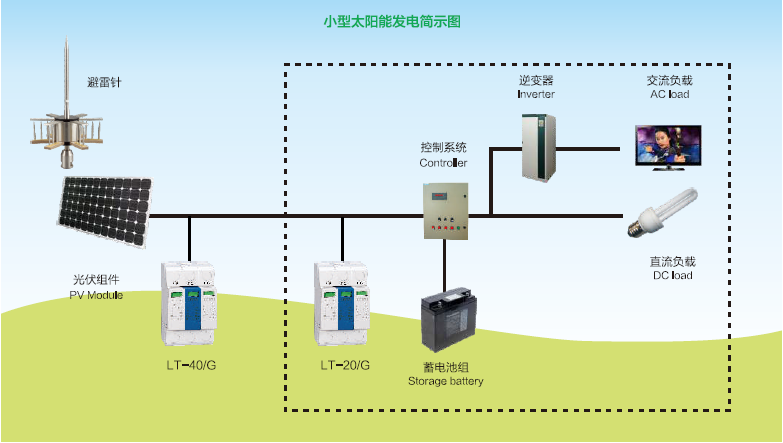

電涌保護配置說明 | 作用 | 選擇 | 說明 |
A | 太陽能板的保護 | LT-60/G或者LT-80/G | 與太陽能電池板的連接線應盡可能短而直。根據具體環境,電涌保護器應安裝在防水箱提內。 |
B | 太陽能板與控制器連接的防雷保護 | LT-40/G | 與接地排的連接以及與DC側逆變器接地線的連接應盡可能短而直。 |
C | 控制器及逆變器的防雷保護 | LT-40/G | 與接地排的連接以及與DC側逆變器接地線的連接應盡可能短而直。 |
D/E | 逆變器AC輸出端的保護 |
TNR-C20/385 TNR-B60/385 |
與接地排的連接應盡可能短而直。 |
F | 直擊雷防護 | TNR-FB | 應有專用接地體及接地線。 |
安裝位置 | 放電電流 | 電壓選擇 | 保護模式 | 雷泰型號 |
A |
ln 20kA 40kA 60kA |
根據實際電池組電壓進行選擇 | 根據實際電池組電壓進行選擇 | LT-40G |
B | LT-80G | |||
C | LT-100G |
型號/參數 | 額定工作電壓Un(V-) | 最該持續運行電壓 Uc(V-) | 標稱放電電流 ln(kA) | 最大放電電流lmax(kA) | 模式結構 | 適用范圍 | 接線簡示圖 |
LT-40/G48L | 48 | 65 | 20KA | 40KA | L型 | 100V以下系統 | |
LT-40/G100L | 100 | 135 | |||||
LT-80/G48L | 48 | 65 | 40KA | 80KA | |||
LT-80/G100L | 100 | 135 | |||||
LT-100/G48L | 48 | 65 | 60KA | 100KA | |||
LT-100/G100L | 100 | 135 | |||||
LT-40/G360U | 360 | 500 | 20KA | 40KA | U型 | 120V至500V系統 | |
LT-40/G470U | 470 | 600 | |||||
LT-80/G360U | 360 | 500 | 40KA | 80KA | |||
LT-80/G470U | 470 | 600 | |||||
LT-100/G360U | 360 | 500 | 60KA | 100KA | |||
LT-100/G470U | 470 | 600 | |||||
LT-40/G500YU | 500 | 650 | 20KA | 40KA | Y型(帶放電管) | 500V至700V系統 | |
LT-40/G680YU | 680 | 900 | |||||
LT-80/G500YU | 500 | 650 | 40KA | 80KA | |||
LT-80/G680YU | 680 | 900 | |||||
LT-100/G500YU | 500 | 650 | 60KA | 100KA | |||
LT-100/G680YU | 680 | 900 | |||||
LT-40/G900Y | 900 | 1200 | 20KA | 40KA | Y型(無放電管) | 700V以上系統 | |
LT-40/G1000Y | 1000 | 1300 | |||||
LT-80/G900Y | 900 | 1200 | 40KA | 80KA | |||
LT-80/G1000Y | 1000 | 1300 | |||||
LT-100/G900Y | 900 | 1200 | 60KA | 100KA | |||
LT-100/G1000Y | 1000 | 1300 |

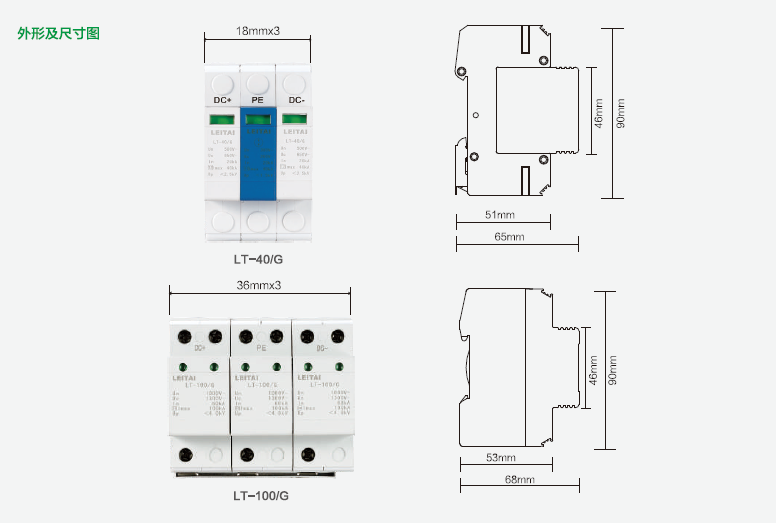

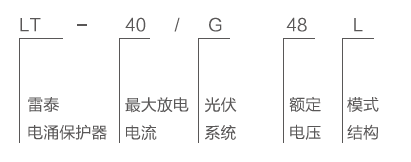

注1:G代表光伏系統電涌保護器
注2:末列出電壓級別請訂貨時說明
注3:信號控制與檢測電涌保護器請參閱信號產品的資料
