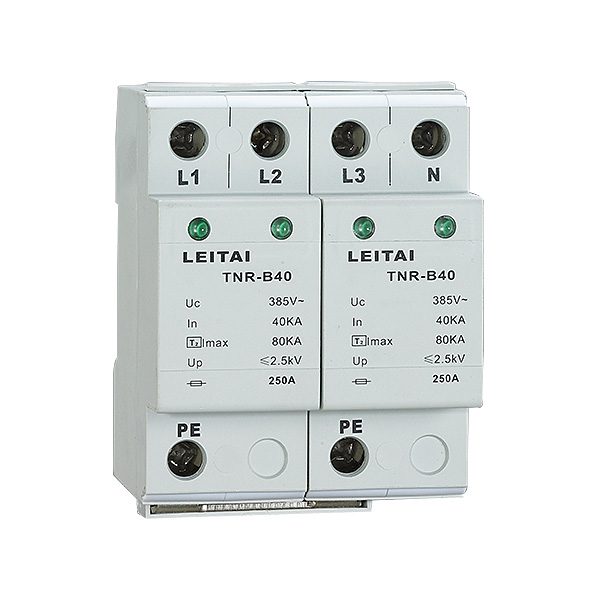

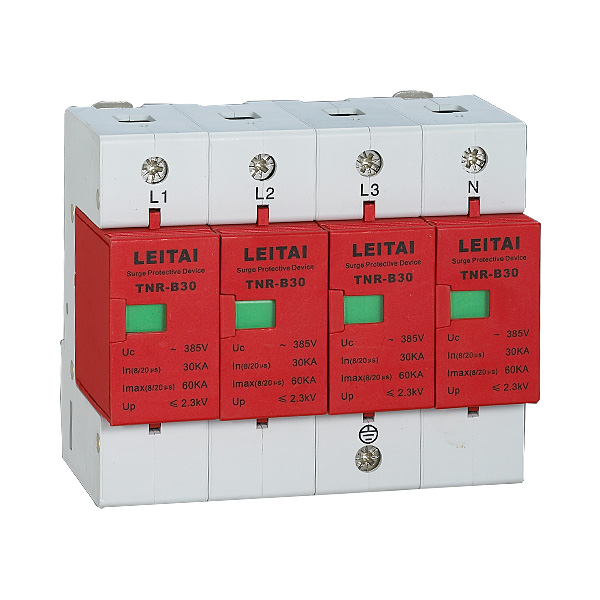

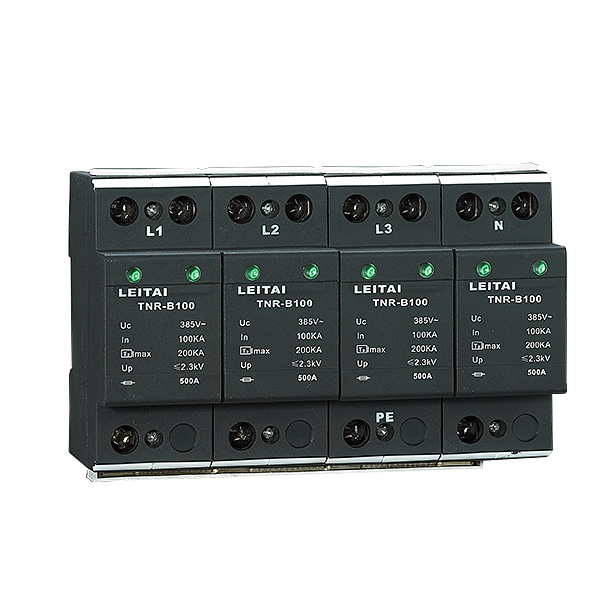

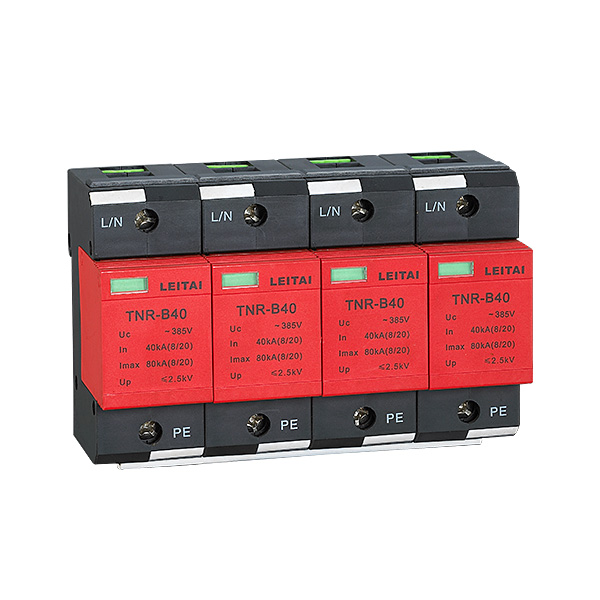

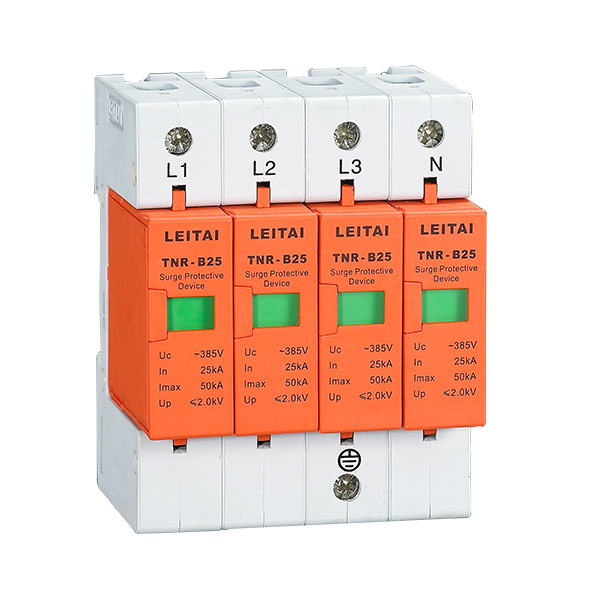

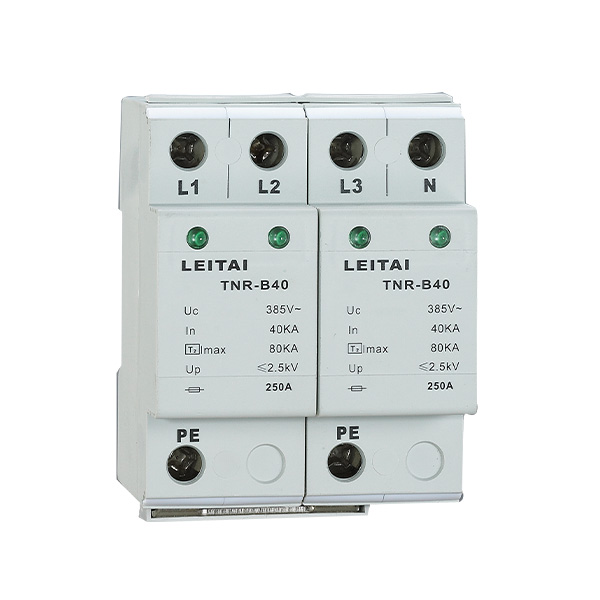

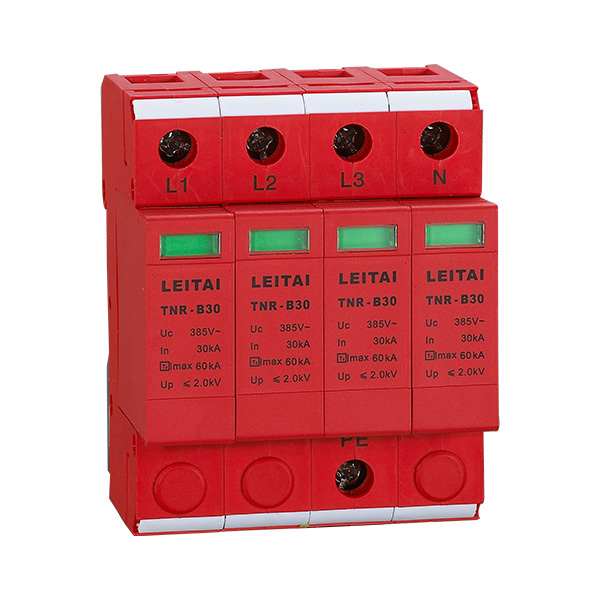

TNR-B系列電涌保護器
應用范圍

TNR-B系列電涌保護器適用于交流47-63Hz的TT、TN、IT等供電系統，廣泛用于各類電源二級（B）級過電壓防護。一般安裝在建筑物進線的低壓主配電柜成分配電柜。

技術參數
型號 TNR-B10 TNR-B80 TNR-B60 TNR-B40 TNR-30 TNR-B25
最高持續運行電壓Uc（V~） 385/440 385/440 385/440 385/440 385/440 385/440
標稱放電電流ln(ka) 100 80 60 40 30 25
最大放電電流limp(ka) 160 120 100 80 60 50
保護水平Up(kv) ＜2.5/30 ＜2.5-3.0 ＜2.5-3.0 ＜2.5-3.0 ＜2.2-2.5 ＜2.2/2.5
響應時間t(ns) ＜25 ＜25 ＜25 ＜25 ＜25 ＜25
接入導線截面積（mm2） ≥16 ≥16 ≥10 ≥10 ≥10 ≥10
接入接地線截面積（mm2） ≥25 ≥25 ≥16 ≥16 ≥16 ≥16
前端推薦串聯熔斷器 250 200 160 125 100 100
工作環境（℃） -40~+70
相對濕度 ≤95%（25℃）
安裝事項

TNR-B系列保護器并聯安裝在被保護設備前端，連接導線要采用與電源線路容量近似的導線，總長度應控制在0.5米以內，導線應短而直。在保護器前端應串聯有相應的空氣開關或熔斷器。安裝時必須斷開電源。



保護器故障判斷：

一、?？斓?指示窗口為綠色（正常），當模塊劣化后變成紅色，此時須及時更換。

二、底座上有遠程報警接點，為一常開一常閉干接點，故障時狀態翻轉。

凱文接線的特點

凱文接線是電涌保護器在安裝使用中常用的一種接線方法。這種接線方式能有效地降低被保護裝置雷電過電壓的殘壓值，使之與保護器的電壓保護水平Up相匹配，達到較好的保護效果。

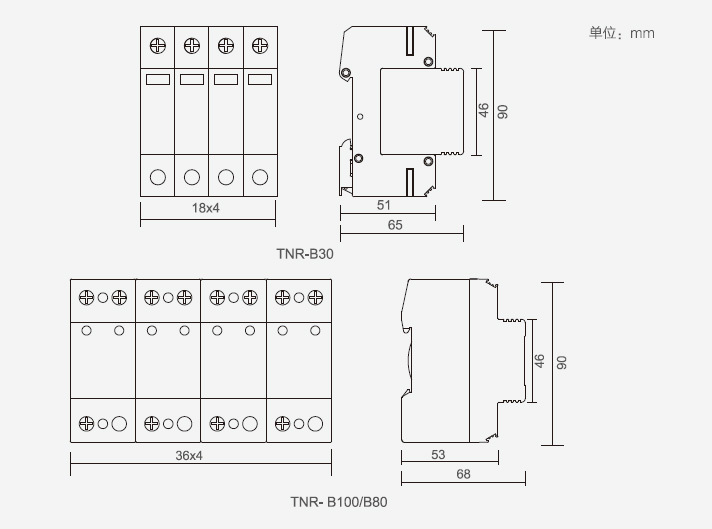

產品外形尺寸

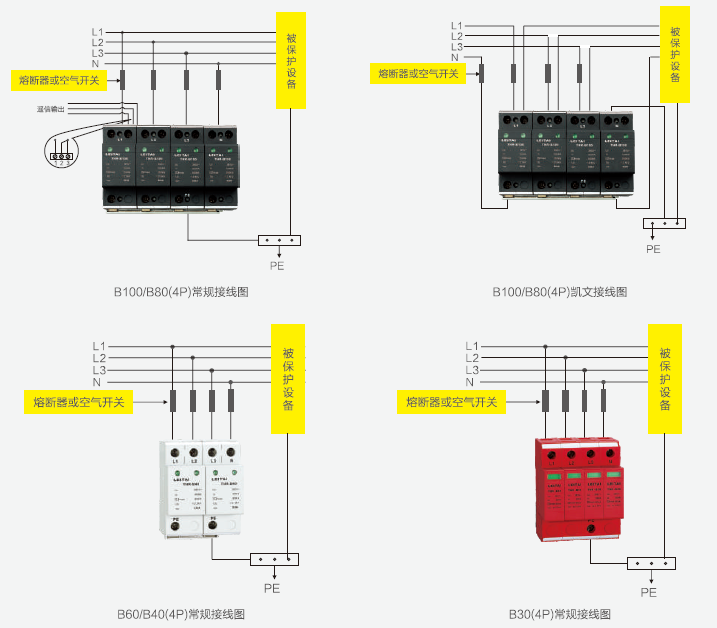

產品接線圖
