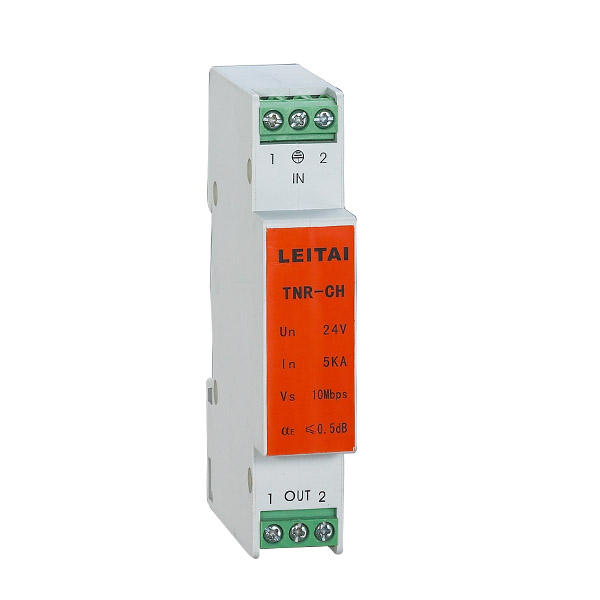

TNR-CH系列模擬信號防雷器
應用范圍

TNR-CH型信號防雷器電路采用兩級保護，端子式連接，應用于2MHz以下雙絞線傳輸?shù)哪M信號及開關量信號，用于防止雷擊過電壓對設備所造成的危害。

安裝事項

串聯在設備輸入回路上，采用35mm標準導軌固定，如多活路可采用多個組合安裝，輸入端（IN）接信號通道，輸入端（OUT）接信號處理設備。不得接反，中間端子為接地端，與接地匯流排相連。

技術參數

型號 工作電壓Un(V-) 最高持續運行工作電壓Uc(V-) 標稱放電電流 In（kA）

傳輸頻率MHz

插入損耗dB 接口方式
TNR-CH/05 5 6.5 5 2 ＜0.5 接線端子
TNR-CH/06 6 7.5 5 2 ＜0.5 接線端子
TNR-CH/12 12 15 5 2 ＜0.5 接線端子
TNR-CH/24 24 35 5 2 ＜0.5 接線端子
TNR-CH/48 48 65 5 2 ＜0.5 接線端子
TNR-CH/110 110 150 5 2 ＜0.5 接線端子
TNR-CH/180 180 240 5 2 ＜0.5 接線端子
TNR-CH/220 220 300 5 2 ＜0.5 接線端子

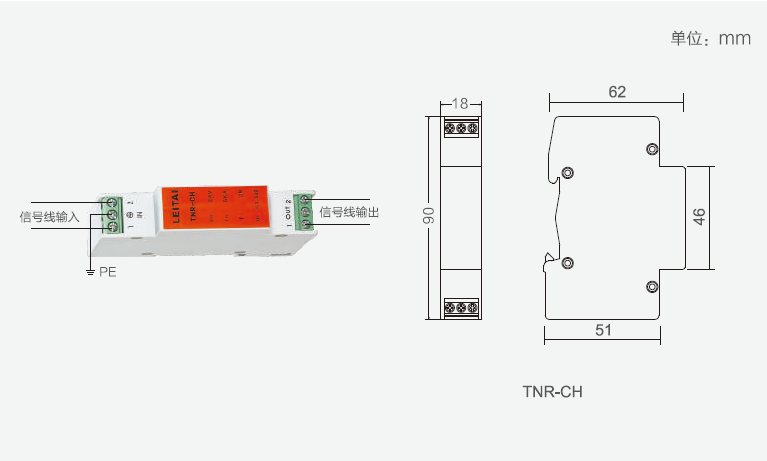

產品接線及尺寸
