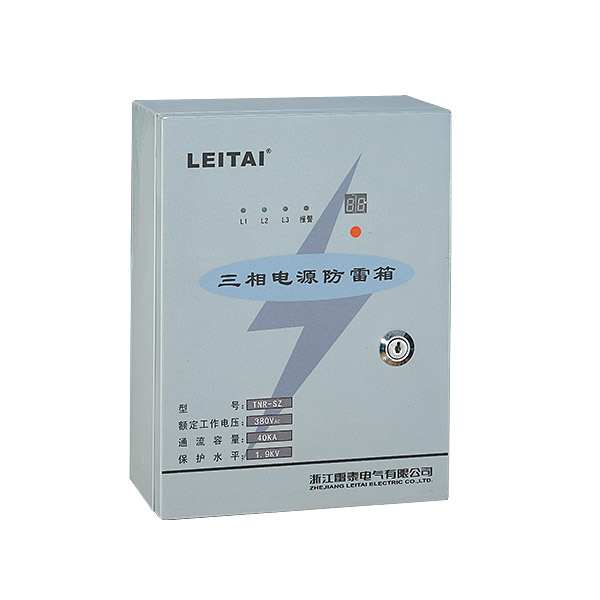

TNR-SZ型防雷箱屬精密型防雷箱,具有失效告警功能及雷擊計數功能,可記錄99次雷擊次數。不采用電池記憶方式,采用固態儲存記憶存儲數據,可保持20年不丟失。
當箱內防雷模塊劣化失效時,指示燈會給出告警信號,說明防雷箱已無防護能力,需馬上更換。

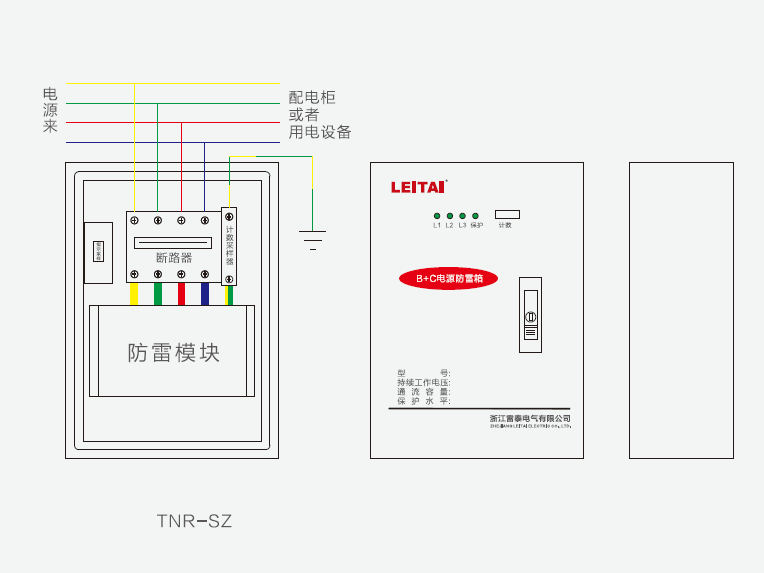

在斷開電源情況下給防雷箱接線,防雷箱連接線選擇與電源線路相應的線徑連接,接地線應遵循短、直、粗的原則。連接好后,再喝上防雷箱內的空開,此時L1、L2、L3運行指示燈全亮。
型號 | TNR-SZ20 | TNR-SZ40 | TNR-SZ60 | TNR-SZ80 | TNR-SZ100 | TNR-SZ120 | TNR-SZ150 |
標稱放電電流 In(kA) | 10 | 20 | 30 | 40 | 60 | 80 | 100 |
最大放電電流lmax(kA) | 20 | 40 | 60 | 80 | 100 | 120 | 150 |
持續運行電壓Uc(V~) | 275~385 | 320~440 | 320~440 | 385~440 | 385~440 | 385~440 | 385~440 |
保護水平 Up(kA) | <2.0 | <2.5 | <2.5 | <2.5 | <2.5 | <3.0 | <3.0 |
引入電源線截面積(mm2) | ≥6 | ≥6 | ≥10 | ≥16 | ≥16 | ≥16 | ≥16 |
接地截面積 (mm2) | ≥10 | ≥16 | ≥16 | ≥25 | ≥25 | ≥25 | ≥25 |
外形尺寸 (mm) | 280×210×105 / 340×245×120 |
