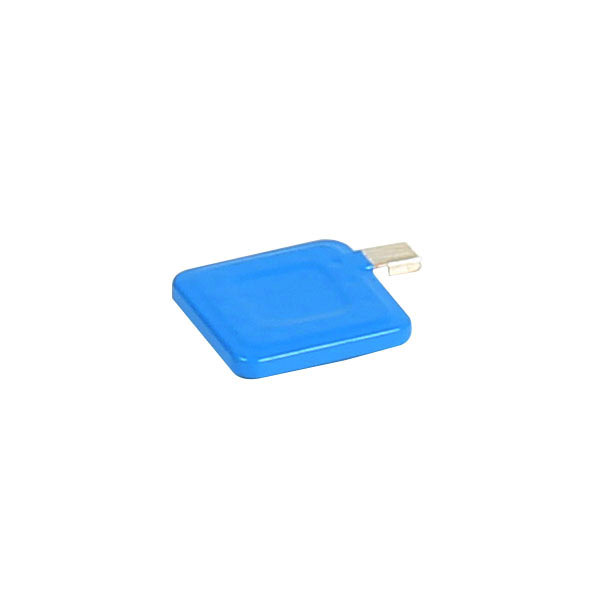

LX32D壓敏電阻
產品執行標準
本產品符合標準：GB18802.1-2011  GB/T27746-2011

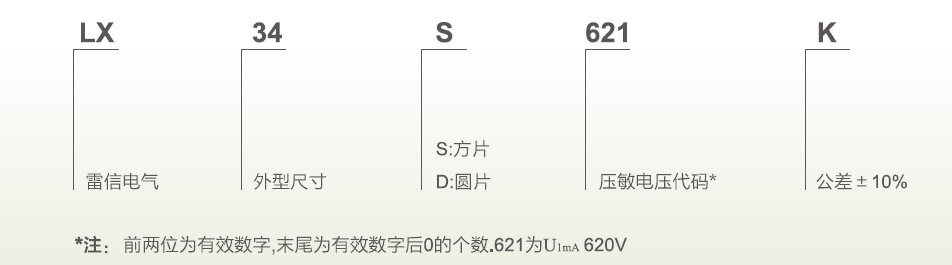

型號命名

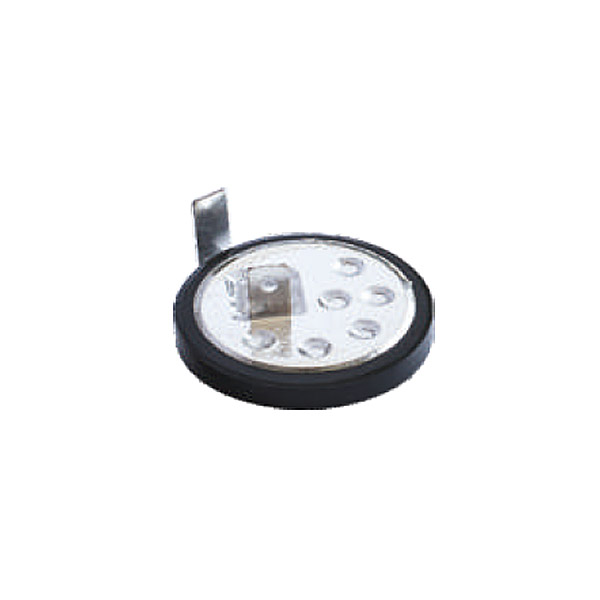

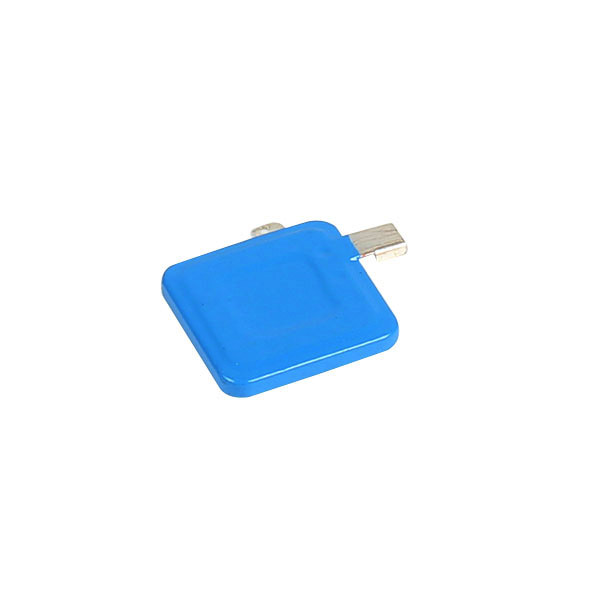

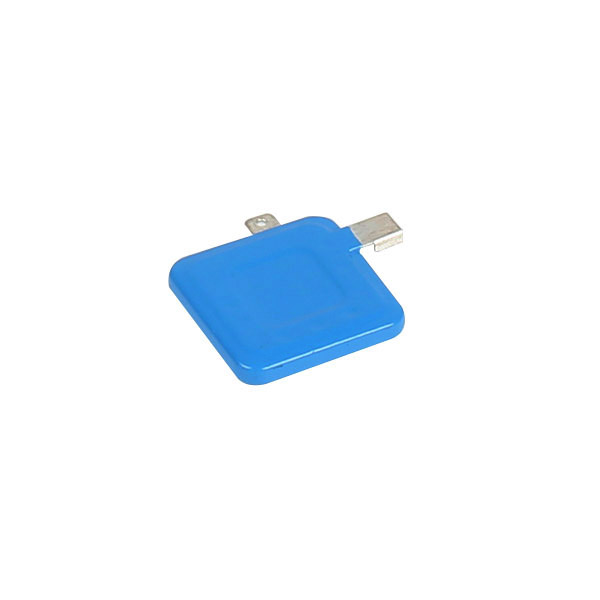

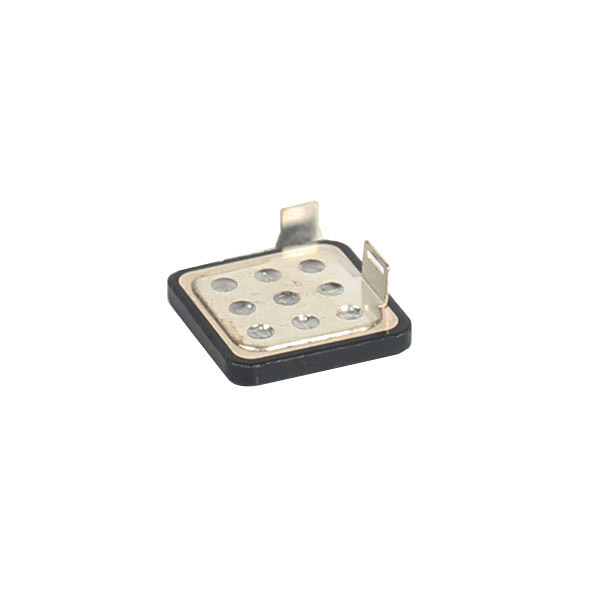

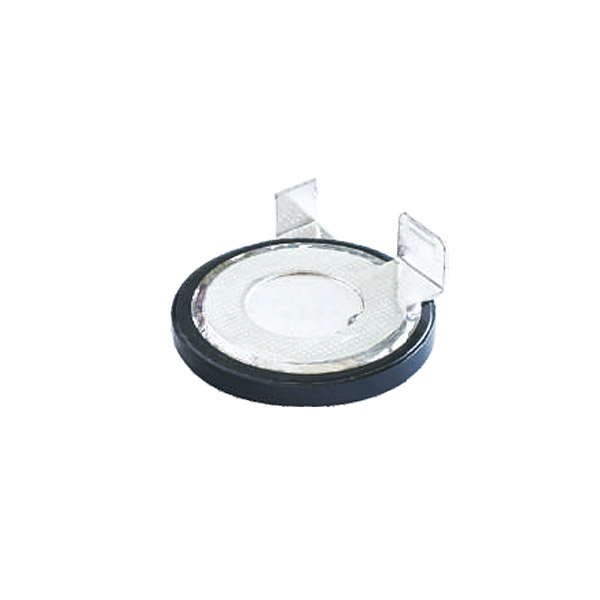

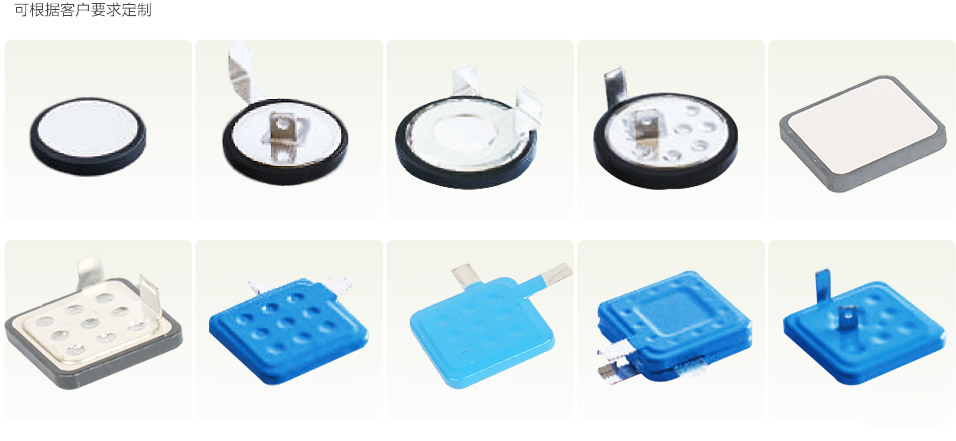

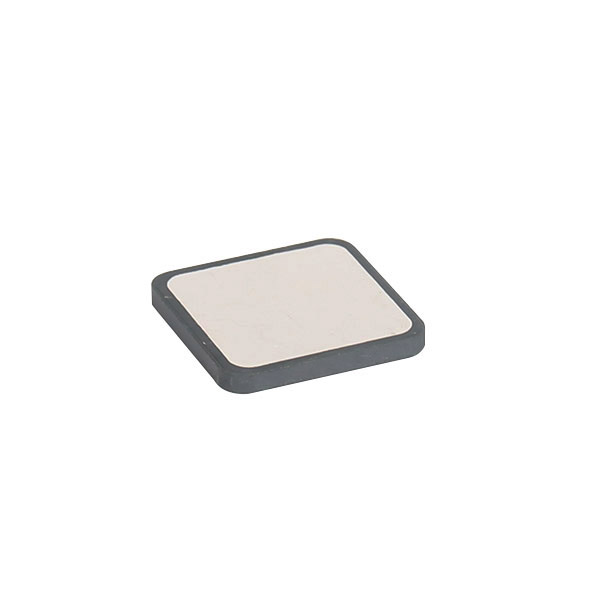

典型外形

型號 含義
R1-2B R1：OBO型 2：電極型號 B：焊接片
R2-1B R2：盾型 1：電極型號 B：焊接片
XDL-3C XDL:西岱爾型 3：電極型號 C：包封片
A：MOV銀片 B：焊接片 C：MOV包封片
電流額定值


名義等效直徑 14 20 25 32 40 50
標準級（S）
標稱放電電流In（kA） 2.5 4 6 10 20 25
最大放電電流Imax（kA） 5 8 12 20 40 60
寬波沖擊電流ILP(A) 27 45 72 112 180 270
高壓流級（H）
標稱放電電流In（kA） 3 5 8 12.5 20 30
最大放電電流Imax（kA） 6 10 16 25 50 70
寬波沖擊電流ILP(A) 34 57 90 140 225 335
特高壓電流級(U)
標稱放電電流In（kA） 4 6.5 10 16 26
最大放電電流Imax（kA） 8 13 20 32 65
寬波沖擊電流ILP(A) 45 75 115 180 290
等級電流IcI（A） 50 100 150 200 300 450
+25℃ 下直流漏電流 Ild ≤ （uA） 15 20 25 35 40 40
+85℃ 下直流漏電流 Ild ≤ （uA） 30 30 40 40 40 60

詳情請參照：低壓系統中浪涌保護器（SPD）用壓敏電阻器（MOV）技術規范

電壓額定值
壓敏電壓Un（V）（U1mA） 最大連續電壓（V） 限制電壓（V）
交流Uc 直流Ucd 等級限制電壓Ucic In下的限制電壓Ucin
205 130 170 340 520
220 140 180 260 550
240 150 200 395 605
275 175 225 455 695
300 195 250 505 770
330 210 270 545 835
360 230 300 595 910
390 250 320 650 985
430 275 350 710 1090
470 300 385 775 1190
510 320 410 845 1290
560 350 450 930 1420
620 385 505 1025 1575
680 420 560 1120 1720
750 460 615 1240 1900
820 510 670 1355 2070
910 550 745 1500 2300
1000 625 825 1650 2530
1100 680 895 1815 2780
1200 750 1060 2000 3040
1300 810 1150 2160 3300
技術參數
型號 壓敏電壓Un（U1mA） 最大持續運行電壓 標稱放電電流（8/20us） 最大放電電流（8/20us） 最大限制電壓UcIn
Uac Udc In Imax （In下的限制電壓）
V V V kA kA V
LX32D301K 300 195 250 16 32 770
LX32D331K 330 210 270 16 32 835
LX32D361K 260 230 300 16 32 910
LX32D391K 390 250 320 16 32 985
LX32D431K 430 275 350 16 32 1090
LX32D471K 470 300 385 16 32 1190
LX32D511K 510 320 410 16 32 1290
LX32D561K 560 350 450 16 32 1420
LX32D621K 620 385 505 16 32 1575
LX32D681K 680 420 560 16 32 1720
LX32D751K 750 460 615 16 32 1900
LX32D821K 820 510 670 16 32 2070
LX32D911K 910 550 745 16 32 2300
LX32D102K 1000 625 825 16 32 2530
LX32D112K 1100 680 895 16 32 2780
LX32D122K 1200 750 1060 16 32 3040
LX32D132K 1300 815 1150 16 32 3290
