LX34S壓敏電阻
產品執行標準
本產品符合標準：GB18802.1-2011  GB/T27746-2011

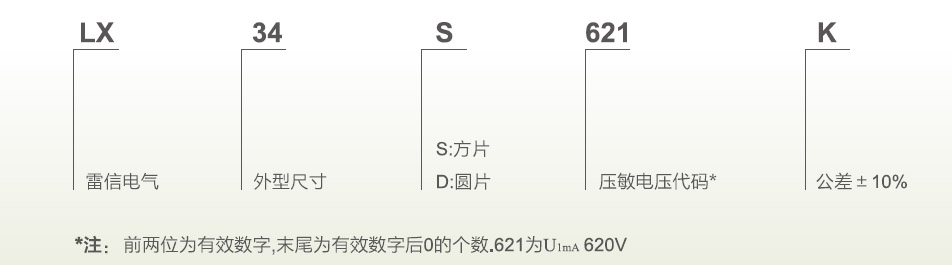

型號命名

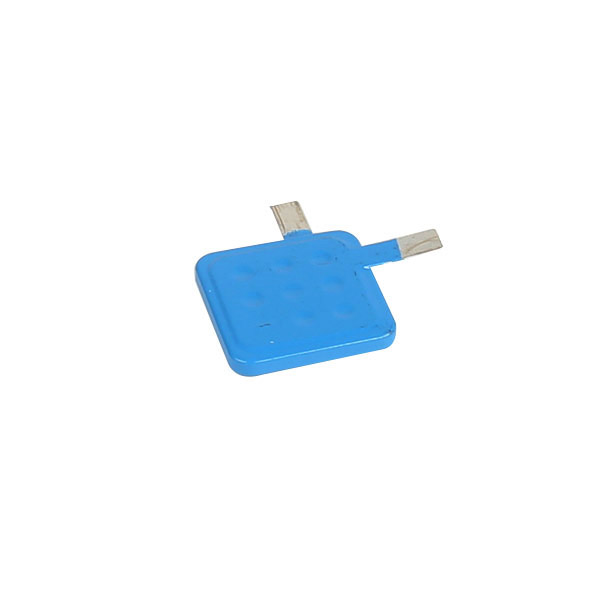

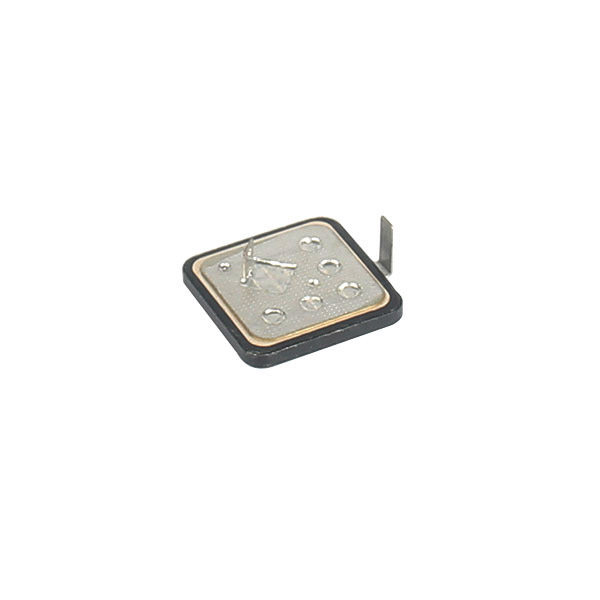

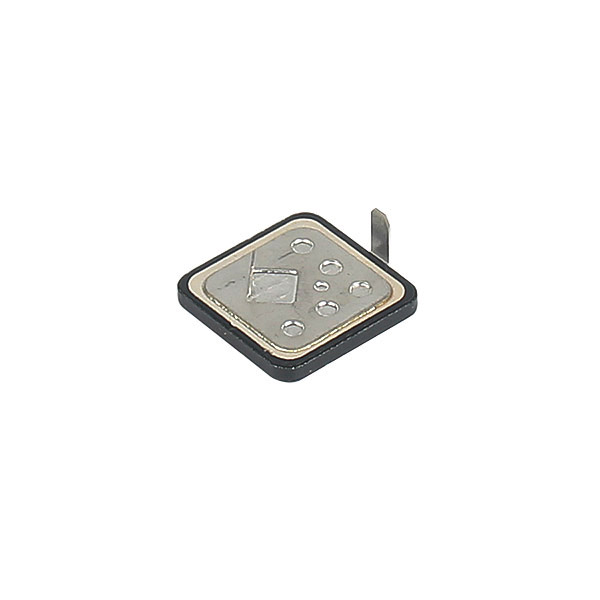

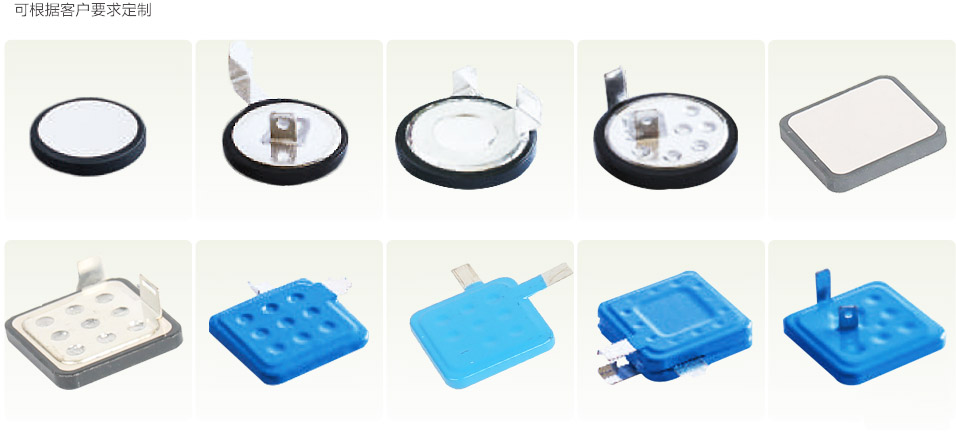

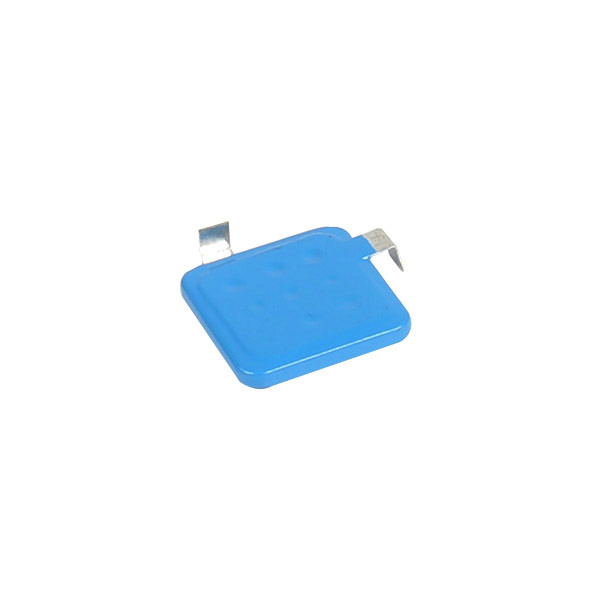

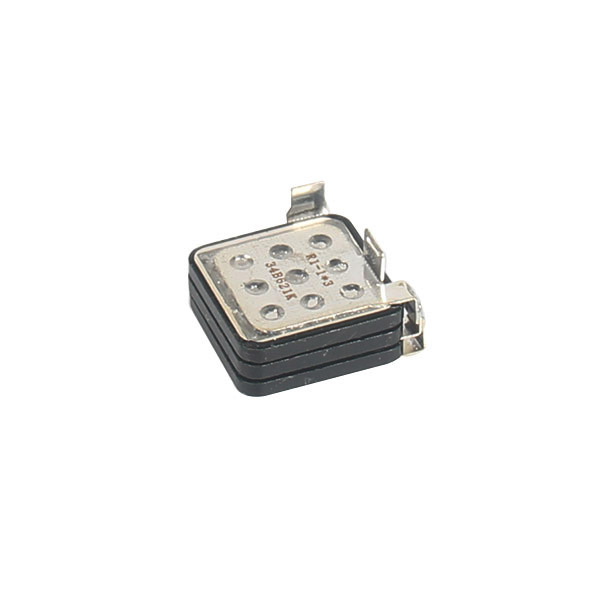

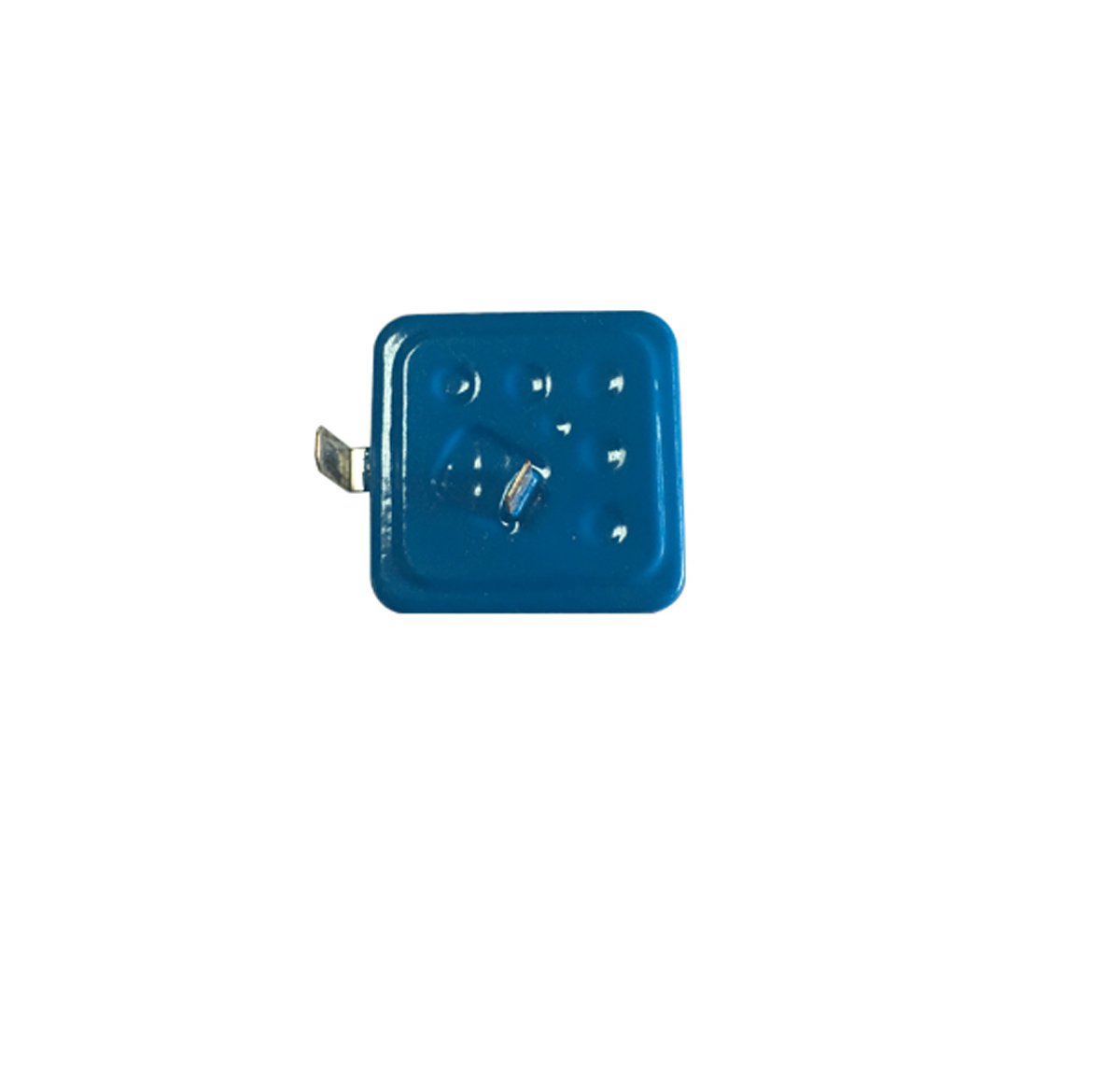

典型外形

型號 含義
R1-2B R1：OBO型 2：電極型號 B：焊接片
R2-1B R2：盾型 1：電極型號 B：焊接片
XDL-3C XDL:西岱爾型 3：電極型號 C：包封片
A：MOV銀片 B：焊接片 C：MOV包封片
電流額定值
名義等效直徑 14 20 25 32 40 50
標準級（S）
標稱放電電流In（kA） 2.5 4 6 10 20 25
最大放電電流Imax（kA） 5 8 12 20 40 60
寬波沖擊電流ILP(A) 27 45 72 112 180 270
高壓流級（H）
標稱放電電流In（kA） 3 5 8 12.5 20 30
最大放電電流Imax（kA） 6 10 16 25 50 70
寬波沖擊電流ILP(A) 34 57 90 140 225 335
特高壓電流級(U)
標稱放電電流In（kA） 4 6.5 10 16 26
最大放電電流Imax（kA） 8 13 20 32 65
寬波沖擊電流ILP(A) 45 75 115 180 290
等級電流IcI（A） 50 100 150 200 300 450
+25℃ 下直流漏電流 Ild ≤ （uA） 15 20 25 35 40 40
+85℃ 下直流漏電流 Ild ≤ （uA） 30 30 40 40 40 60

             詳情請參照：低壓系統中浪涌保護器（SPD）用壓敏電阻器（MOV）技術規范

電壓額定值
壓敏電壓Un（V）（U1mA） 最大連續電壓（V） 限制電壓（V）
交流Uc 直流Ucd 等級限制電壓Ucic In下的限制電壓Ucin
205 130 170 340 520
220 140 180 260 550
240 150 200 395 605
275 175 225 455 695
300 195 250 505 770
330 210 270 545 835
360 230 300 595 910
390 250 320 650 985
430 275 350 710 1090
470 300 385 775 1190
510 320 410 845 1290
560 350 450 930 1420
620 385 505 1025 1575
680 420 560 1120 1720
750 460 615 1240 1900
820 510 670 1355 2070
910 550 745 1500 2300
1000 625 825 1650 2530
1100 680 895 1815 2780
1200 750 1060 2000 3040
1300 810 1150 2160 3300
技術參數
型號 壓敏電壓Un（U1mA） 最大持續運行電壓 標稱放電電流（8/20us） 最大放電電流（8/20us） 最大限制電壓UcIn
Uac Udc In Imax （In下的限制電壓）
V V V kA kA V
LX34S301K 300 195 250 20 40 770
LX34S331K 330 210 270 20 40 835
LX34S361K 260 230 300 20 40 910
LX34S391K 390 250 320 20 40 985
LX34S431K 430 275 350 20 40 1090
LX34S471K 470 300 385 20 40 1190
LX34S511K 510 320 410 20 40 1290
LX34S561K 560 350 450 20 40 1420
LX34S621K 620 385 505 20 40 1575
LX34S681K 680 420 560 20 40 1720
LX34S751K 750 460 615 20 40 1900
LX34S821K 820 510 670 20 40 2070
LX34S911K 910 550 745 20 40 2300
LX34S102K 1000 625 825 20 40 2530
LX34S112K 1100 680 895 20 40 2780
LX34S122K 1200 750 1060 20 40 3040
LX34S132K 1300 815 1150 20 40 3290
LX34S561KH 560 350 450 20 50 1420
LX34S621KH 620 385 505 20 50 1575
LX34S681KH 680 420 560 20 50 1720
